Edificio no sismo resistente, número 35.

Otra edificación no sismo resistente, impresionante.

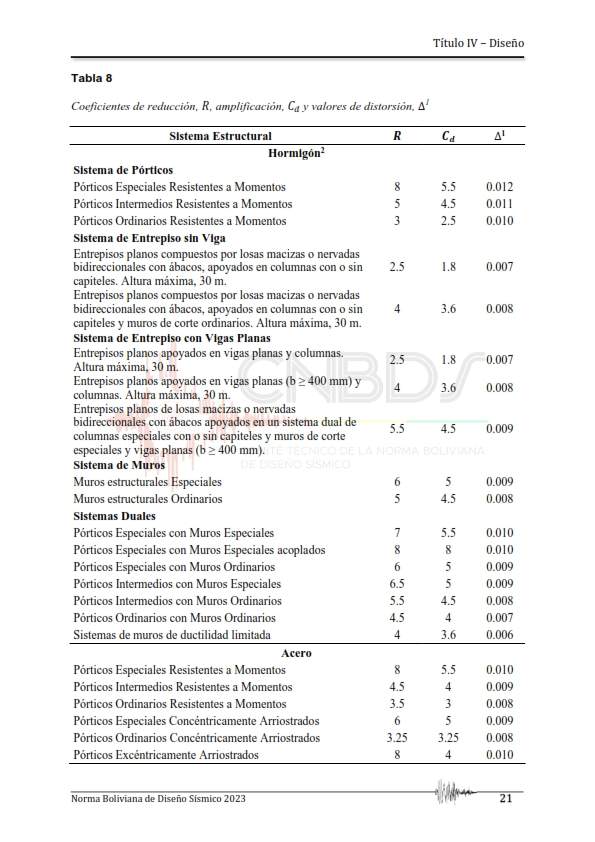

Estructura a base de losas planas sin vigas. Según la Norma Boliviana de Diseño Sísmico 2023 debería tener máximo 30m de altura para que se le pueda asignar un factor R=2.5, que es muy bajo, por lo tanto las fuerzas sísmicas serán tan altas que la estructura no podrá resistirlas. Adicionalmente se observa que la estructura tendrá más de 30m, por lo que además no cumplirá lo indicado por la norma.

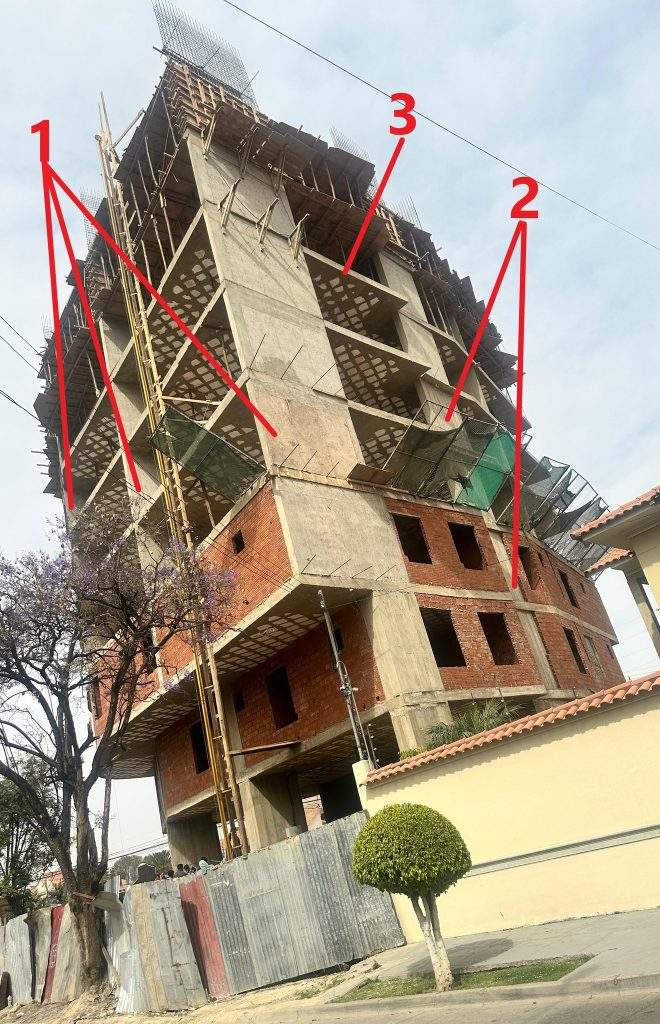

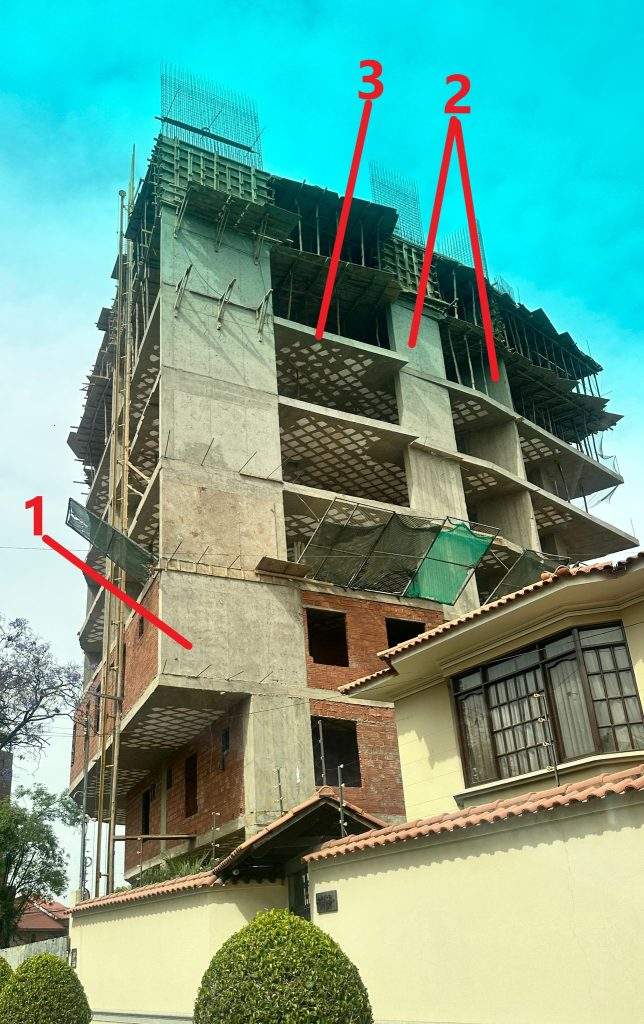

Se tiene las siguientes observaciones críticas:

1 y 2.- Robustos muros de corte que una parte se apoyan sobre la losa plana y otra parte sobre columnas. Situación extremadamente peligrosa. Los muros de corte concentrarán grandes cortantes sísmicos que no pasarán de manera adecuada a las columnas, dañarán a la losa y a la columna. El edificio tiene altas posibilidades de colapsar bajo sismo.

Nota: Todo muro de corte debe llegar en forma continua y directa hasta la cimentación para que funcione adecuadamente, caso contrario generará gran daño para la edificación.

3.- Losa plana sin vigas, con alta posibilidad de falla por punzonamiento bajo sismo.

Mas detalles sobre la norma sísmica : https://rolando-grandi-ingenieria-estructural.com/normas-sismicas/

Publicación original : https://www.facebook.com/share/p/1Avb9iRV4r/
