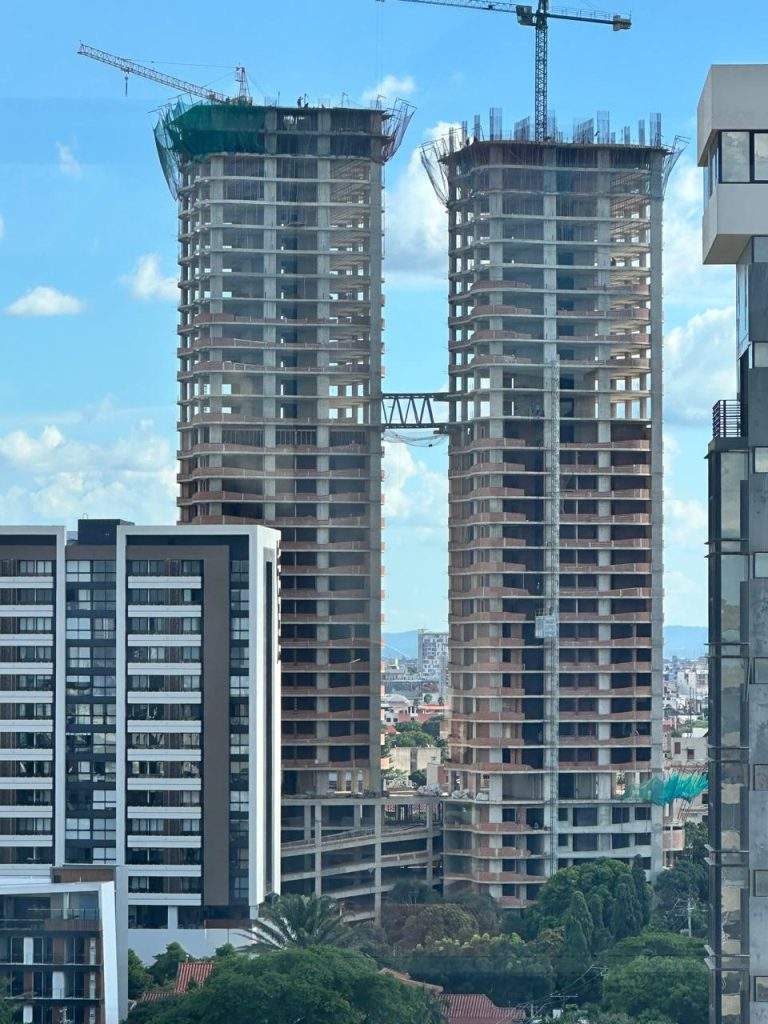

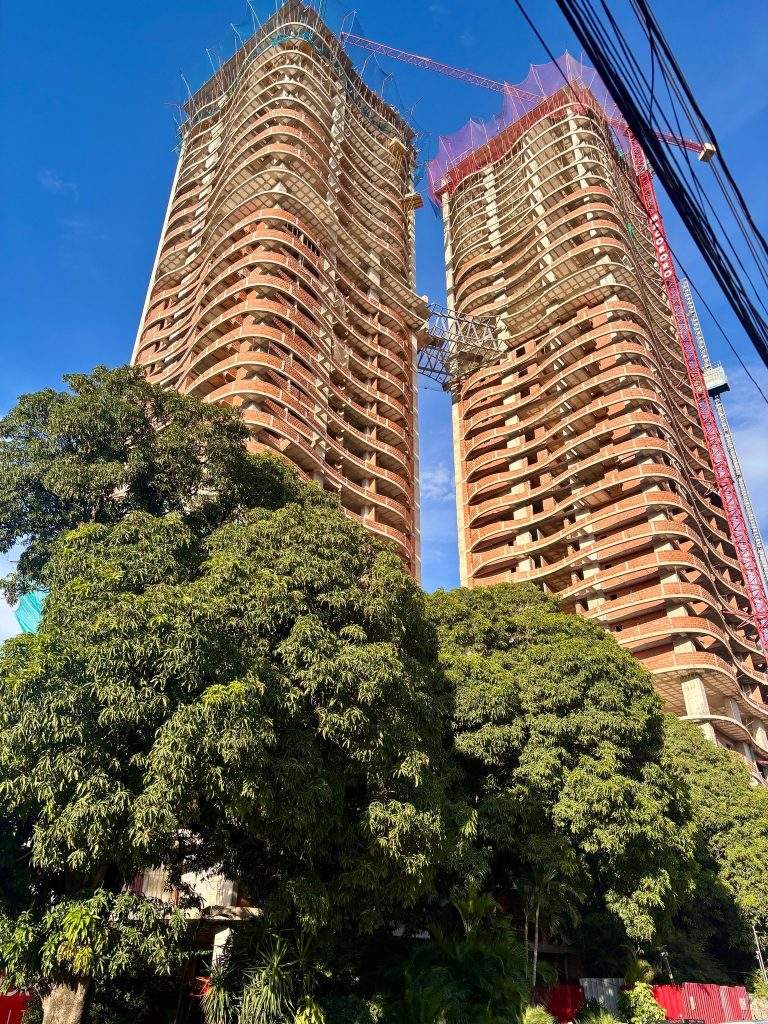

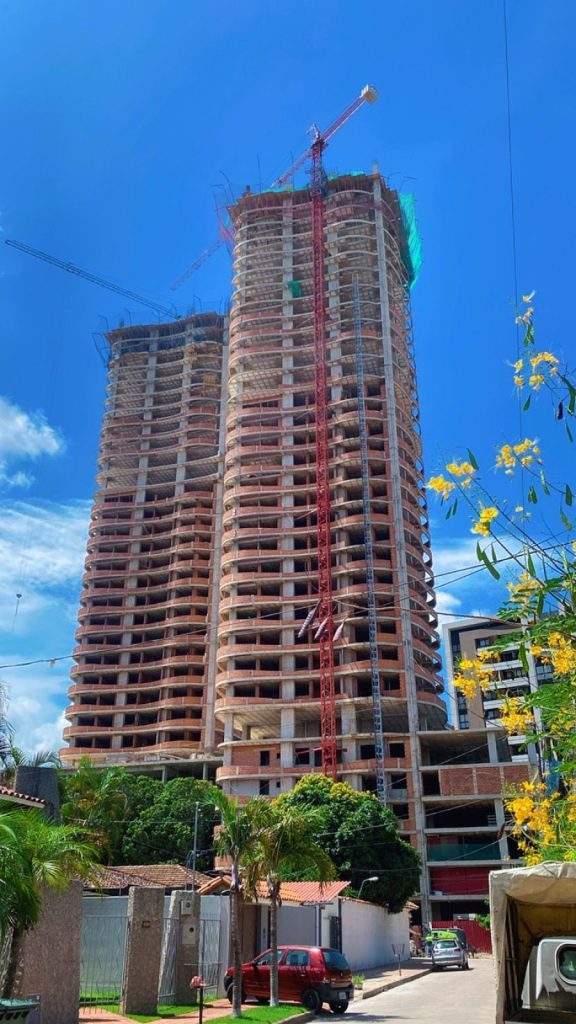

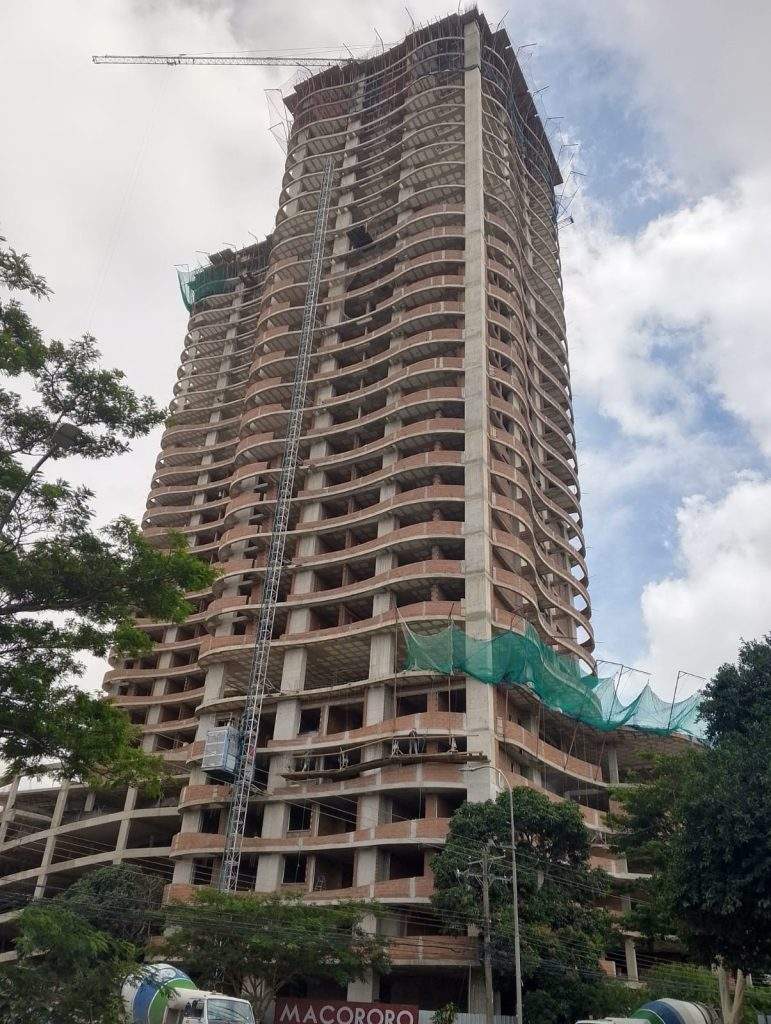

El Macororó 16/17 es un hermoso proyecto compuesto por dos torres de 36 pisos que comparten una base de 6 pisos. A media altura de las dos torres existe un puente que las comunica. El puente esta empotrado en una torre y en la otra esta simplemente apoyado para que no transmita acciones sísmicas de una torre a la otra.

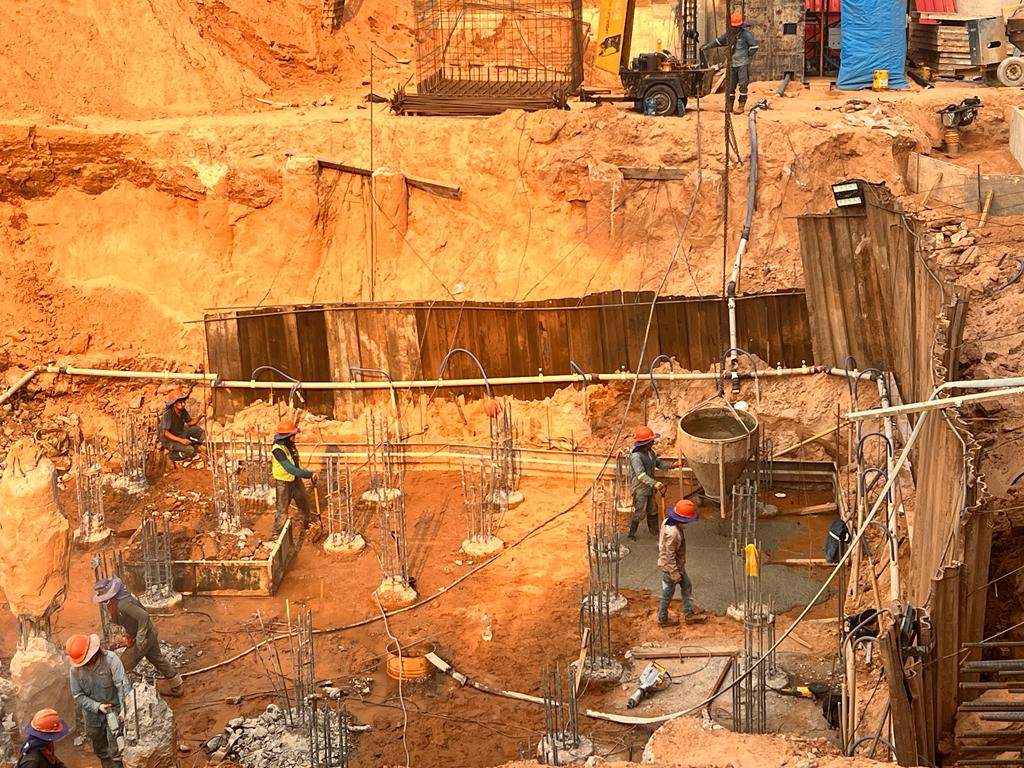

La cimentación del Macororó es a base de pilotes y robustos cabezales. La estructura es a base de entrepisos planos compuestos por losas reticulares con ábacos y anchas vigas planas, todo apoyado sobre muros de corte y columnas «especiales».

Se utilizó la Norma Boliviana de Diseño Sísmico NBDS-2023.

La aceleración base es So=0.20g. La aceleración máxima en la meseta del espectro es 0.60g.

Le corresponde un factor R=5.5, Cd=4.5 y Deriva=0.009.

La velocidad de onda de corte Vs30=270m/s por lo que le corresponde el tipo de suelo S3.

El periodo del suelo es Ts=0.44seg.

Los periodos de los dos primeros modos de vibrar son T1=4.48seg y T2=4.28seg, por lo que no existe ninguna posibilidad de resonancia. Los periodos indican una estructura adecuadamente rígida para el sistema estructural de entrepisos planos (podrían ser mucho más altos), esto se debe a los robustos muros de corte.

Los dos primeros modos de vibrar son traslacionales y el tercero es torsional, por lo que se espera que los desplazamientos sísmicos sean principalmente «traslacionales» sin «torsión» lográndose un excelente comportamiento sísmico, evitando fallas frágiles.

La categoría de diseño sísmico utilizada es CDS=D por lo que se le ha dotado a los elementos estructurales de alta ductilidad, realizando un detallado del armado muy cuidadoso, que cumple los requisitos tanto de la NB1225001 como del ACI-318-19.

Los desplazamientos sísmicos espectrales máximos en X y Y son casi iguales, en la cubierta se tiene un desplazamiento del orden de 68cm. La deriva admisible es 0.0090 y la deriva máxima es 0.0082.

Pronto les mostraré otros hermosos proyectos que estamos desarrollando como el Macororó 18, Mare, City Mall, Torre Clavcon, etc.
